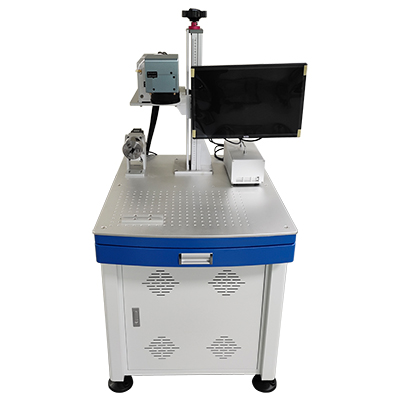

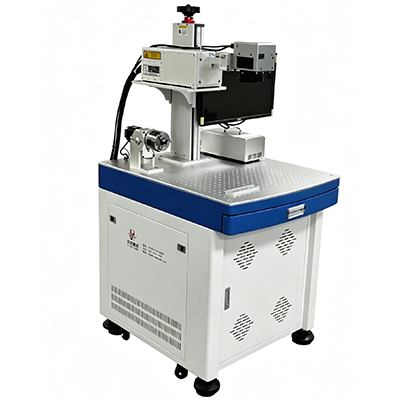

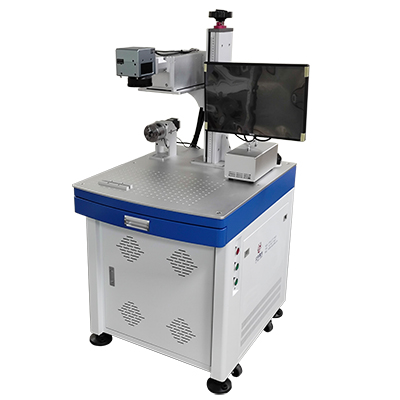

端泵激光打标机简介

一、设备概述

端泵激光打标机，全称为半导体端面泵浦激光打标机，是一种采用端面泵浦技术的高精度激光标记设备，工作波长为1064nm，核心采用Nd:YVO₄激光晶体。设备以半导体激光器（Laser Diode，LD）作为泵浦源，通过光纤耦合将808nm泵浦光从端面注入激光晶体，使泵浦光束与腔模空间实现最大程度交叠，从而获得高功率、高光束质量的激光输出。

二、工作原理

端泵激光打标机主要由泵浦单元和谐振腔单元两大模块组成。泵浦单元包含光纤耦合激光二极管、热电冷却系统以及供应控制装置，谐振腔单元则密封于小型激光头内部，以最大限度减少外界环境对谐振腔的影响。半导体激光器发射的泵浦光经过整形和光纤耦合后，从激光晶体端面注入增益介质，激励晶体产生受激辐射，经谐振腔振荡放大后输出1064nm波长的激光。输出的激光通过高速扫描振镜反射，经F-θ聚焦镜汇聚后作用于工件表面，通过控制扫描振镜的偏转角度，在工件表面刻划形成所需的文字、图案或条形码等信息。

三、技术特点

端泵激光打标机凭借先进的端面泵浦技术，在多个方面展现出显著优势：

光束质量优异。 端泵激光打标机输出为基模（TEM₀₀），光束质量M²值通常小于1.2，聚焦光斑直径最小可达0.01mm，发散角仅为侧面泵浦激光器的1/4，打标线条精细，特别适用于精密、精细打标。

打标速度快。 设备采用德国SCANLAB等进口扫描头，标记速度可达600至1000字符/秒，是普通YAG灯泵浦激光打标机的4倍以上，大幅提升生产效率。

电光转换效率高。 端泵激光打标机电光转换效率最高可达60%，整机功率仅500W至800W，相比YAG灯泵浦激光打标机每年可节约电费约3倍。

使用成本低廉。 设备采用全风冷设计，无需庞大水冷系统，体积紧凑，结构稳定。激光器无需日常维护，无需更换镜片或耗材，使用寿命长达10000小时以上。

一体模块化设计。 设备采用一体化整体结构，无光学污染和功率耦合损失，体积小巧，维修方便，可有效节省厂房空间，并支持与自动化生产线配合，实现24小时连续工作。

四、应用领域

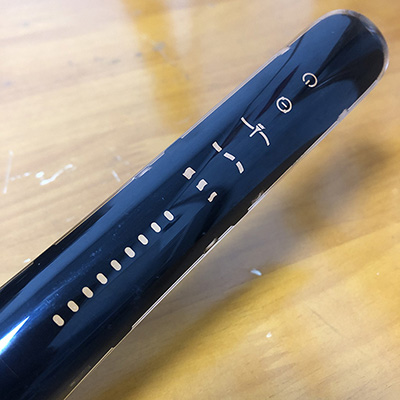

端泵激光打标机适用材料广泛，可加工普通金属（铁、铜、铝、镁、锌等）、稀有金属（金、银、钛、铂等）、表面处理材料（电镀、磷化、铝阳极化、喷涂材料）、非金属材料（ABS、尼龙、PVC、环氧树脂、油墨、工程塑料）等多种材质。在汽车按键，数码电器等塑料剥漆打孔的应用较为广泛，效果很好。

在应用领域方面，端泵激光打标机已广泛应用于电子元器件、集成电路（IC）芯片、手机通讯部件、塑胶透光按键、数码产品零部件、医疗器械、汽车配件、五金工具、珠宝首饰、钟表眼镜、药品食品包装等行业的精密产品标识加工。凭借其精细的打标效果和广泛的材料适应性，端泵激光打标机已成为现代精密制造业中不可或缺的标识加工设备。
